為了測量高電壓交流電路內的電流，必須使用電流互感器將大電流變換成小電流，利用互感器的變比關係，配備適當的電流表計進行測量。同時電流互感器也是電力係統的繼電保護、自動控製和指示等方麵不可缺少的設備，起到變流和電氣隔離作用，運行中嚴禁二次開路。

一、基本結構

1. 按照-次繞組的結構型式分類

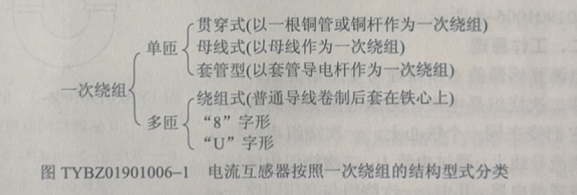

電流互感器按照-次繞組的結構型式分類如圖TYBZ01901006-1所示。

2.電流互感器按照絕緣介質分類

(1)澆注絕緣。用環氧樹脂或其他樹脂為主的混合澆注成型的電流互感器。10~35kV多采用此種方式，通常繞組外包定厚度的緩衝層， 選用韌性較好的樹脂澆注。

(2)氣體絕緣。產品內部充有特殊氣體，如SFo氣體作為絕緣的互感器，多用於高壓產品。

(3)油絕緣。油浸式互感器，內部是油和紙的複合絕緣，多為戶外裝置。35kV及以上電流互感器多采用此種方式，其-次繞組絕緣結構有 “8"字形和“U"字形兩種。

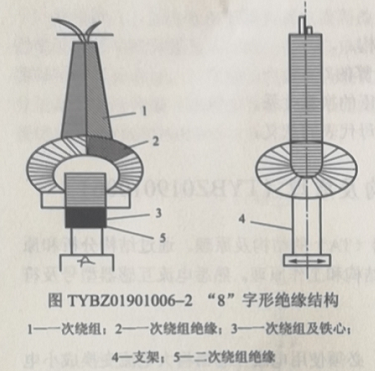

1)電磁式電流互感器。一次繞組一般采用“8”字形絕緣結構，一次繞組套在有二次繞組的環形鐵心上，次繞組和鐵心都包有較厚的電纜紙，“8”字形絕緣結構如圖

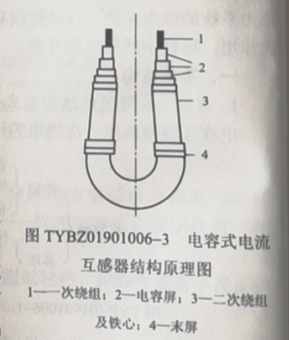

2)電容式電流互感器。一次繞組一般采用10層以上同心圓形電容屏圍成“U"字形，主絕緣全部包在一次繞組上。為了提高主絕緣的強度，在絕緣中放置-一定數量的同心圓簡形電容屏，容屏端部長度從裏往外成台階排列的原則製成，最外層電容屏接地，各電容屏間形成一個串聯的電容器組。各相鄰電容屏間在製造時電容相等，保證其電壓分布近於均勻。由於電容屏端部電場不均勻，在高電壓作用下，端部會產生局部放電，為了改善端部電場，通常在兩層電容屏間增放一些短屏 或者放置均壓環。電容式電流互感器結構原理圖如圖TYBZ01901006 -3所示。

二、工作原理

電流互感器的工作原理與變壓器類似，一次繞組和二次繞組是電流互感器電流變換的基本部件，它們繞在同一個鐵心上。

一次繞組事聯接在高壓載流導線上，通過電流h1;二次繞組串聯接有移為，次回路從電流互感器的二次繞組直到測最處的外部回路，即負載和連接導線稱為二次回路，由於一次繞組與二次燒組有 相等的安培匝數，I1*N1=I2*N2,電流互感器，額定電流比為I1/I2=N1/N2因此，一、二次繞組匝數不同，電流比不同。

實際中常把一次燒組分成幾組，通過申、井聯而獲得兩種成三種電流比。
